دستگاه خم کن میله فولادی بی صدا TW42
Oct 13, 2022| دستگاه خم میله فولادی بی صدا TW42
| Wما آن را دستگاه خم کن میله فولادی بی صدا می نامیم؟ زیرا: |
1. ما انتخاب می کنیمجعبه دنده صنعت و کل مهر و موم شده است، بنابراین این نوع جعبه دنده مانند جعبه دنده ماشین، سر و صدا فقط دارد10-20 دسی بلو ماشین خم کن معمولی را مقایسه کنید.
2. تمام عمر این نوع دستگاه خم کن استبدون نیاز به تعویض روغن دندهاز آنجایی که تمام مهر و موم شده است، به این معنی است که شما می توانید دو بار در هزینه تعویض روغن در هر سال در مقایسه با دستگاه خم کن معمولی صرفه جویی کنید، و این می تواند حدود 100 دلار در سال صرفه جویی کند، اگر ده سال، شما می توانید1000 دلار به طور کامل صرفه جویی کنید.
3. قول گارانتی خوب، جعبه دنده ای که ما خواهیم دادده سال گارانتی، در صورت خرابی به صورت رایگان تعویض می کنیم.
4. قیمت اقتصادی، مدل ظرفیت مشابه فقط 10 درصد بیشتر از قیمت است.
بنابراین این دستگاه در آینده تغییر خواهد کرد و جایگزین تمام طراحی های دیگر دستگاه خم می شود و دستگاه خم کن به زمان کار بی صدا می رود.
ما سه مدل داریم: TW42، TW40 و TW22. امروز می خواهم TW42 را معرفی کنم.
پارامتر فنی:
ظرفیت خمشی | 6-40 میلی متر (ob کمتر یا مساوی 450N/mm2) | 6-36 میلی متر (ob کمتر یا مساوی 650N/mm2) | |||
عمل | اتوماتیک (گیربکس کاهنده) | ||||
قدرت موتور | 2.2 KW{2}}P | ||||
سرعت چرخش موتور | 1440 دور در دقیقه | ||||
سرعت دیسک کار | 9 دور در دقیقه | ||||
مقدار نویز (1 متر دورتر) | کمتر یا مساوی 65dB(A) | ||||
وزن | 370 کیلوگرم | ||||
ابعاد (L*W*H) | 810*760*{2}} میلیمتر | ||||
ویژگی های سازه ای:
TW42 خم کن میله فولادیاز مکانیزم درایو، چارچوب و میز کار تشکیل شده است,مکانیزم درایو از طریق دیسک کار درایو موتور کاهش می یابد. و TW42 همچنین دارای ساختار تنظیم زاویه، دستگاه تنظیم زاویه بر روی دیسک کار است، می تواند به عملیات نیمه اتوماتیک دست یابد. TW42 دارای ساختار ساده، نویز کمتر و عملکرد آسان است.
نصب و راه اندازی:
1 دستگاه خم کن میله فولادیTW42 خم می شود 6-42 میلی متر. میلگرد فولادی به اشکال مختلف با توجه به نیاز کارهای ساختمانی با استفاده از پوشش سر شمع، سر شمع راهنما، صفحه ضربه گیر و ... در شکل زیرTW42به عنوان مثال برای جزئیات روش نصب قطعات کار آورده شده است.
2 برای خمش میلگردهای فولادی با قطرهای مختلف باید به نکات زیر اشاره کرد: شعاع خمش باید با توجه به قطر میلگرد و استحکام کششی نهایی تعیین شود، به این معنی که باید از پوشش مناسب سر شمع، صفحه ضربه زن و غیره استفاده شود. اگر مثالی برای میله فولادی تغییر شکل یافته کلاس I به ازای 2.5 برابر قطر میلگرد فولادی ارائه شود، پوشش سر شمع یا سر شمع راهنمای توصیه شده برای میلگرد با قطرهای مختلف ذکر شده است. لطفاً برای رابطه به جدول I مراجعه کنید.
جدول I فولاد کلاس I Q235 (σb کمتر یا مساوی 450N/mm2) واحد: میلی متر
توجه: σb به مقاومت کششی نهایی (تنش) میله فولادی اشاره دارد
قطر میله فولادی | 6-8 | 9-10 | 12-14 | 16-22 | 18-22 | 24-28 | 30-35 | 36-40 |
قطر شفت سر شمع (پوشش) | φ20 | φ25 | φ35 | φ54 | φ59 | φ74 | φ84 | φ99 |
جدول II کلاس II فولاد C45 (σb کمتر یا مساوی 650N/mm2) واحد: میلی متر
توجه: σb به مقاومت کششی نهایی (تنش) میله فولادی اشاره دارد
قطر میله فولادی | 6-8 | 10-12 | 14-18 | 18-20 | 22-25 | 28-30 | 32-36 |
قطر شفت سر شمع (پوشش) | φ25 | φ35 | φ54 | φ59 | φ74 | φ84 | φ99 |
3 با توجه به مقاومت کششی مربوطه، پوشش سر شمع یا سر شمع راهنما باید بر اساس جدول III انتخاب شده و در مرکز دیسک کار نصب شود. سر شمع راهنمای مناسب و پوشش سر شمع باید روی دیک کار نصب شود و سر شمع ضربهگیر و صفحه ضربهگیر باید روی فولاد مربع راهنما نصب شود. سپس، اجرای خالی را می توان انجام داد. اگر خرابی رخ ندهد، خم شدن را می توان انجام داد.
4 Aبا توجه به اختلاف قطر و استحکام، حداکثر مقدار میلگردی که باید همزمان خم شود در جدول 3 آورده شده است.
تعداد قطر（میلی متر） | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||
تنها | σb | کمتر یا مساوی با450N/میلی متر2 | 40 | 30 | 25 | 20 | 18 | 14 | 10 | 8 |
کمتر یا مساوی با650N/میلی متر2 | 36 | 25 | 22 | 18 | 16 | 12 | 8 | 6 | ||
کمتر یا مساوی با850N/میلی متر2 | 32 | 22 | 20 | 18 | 14 | 10 | 6 | |||
دو برابر | σb | کمتر یا مساوی با450N/میلی متر2 | 30 | 20 | 18 | 14 | 12 | 10 | 8 | 6 |
کمتر یا مساوی با650N/میلی متر2 | 28 | 18 | 16 | 12 | 8 | 6 | ||||
کمتر یا مساوی با850N/میلی متر2 | 25 | 16 | 14 | 10 | 8 | |||||
A. در صورت شکست، خم شدن باید بلافاصله متوقف شود و پس از رفع شکست ادامه یابد.
B. برای کاهش زمان اندازه گیری، ممکن است گیج روی میز کار تنظیم شود تا موقعیت نصب میلگرد را قبل از شکل نشان دهد. بالا
جزئیات:
پدال پا و سوئیچ رایگان کنترل دستی، راحت و کاربردی.
فولاد مربعی جعلی، دیسک، لوازم جانبی سرشمع مخصوص عملیات حرارتی.
گیربکس بی صدا، بدون سوخت گیری مادام العمر.

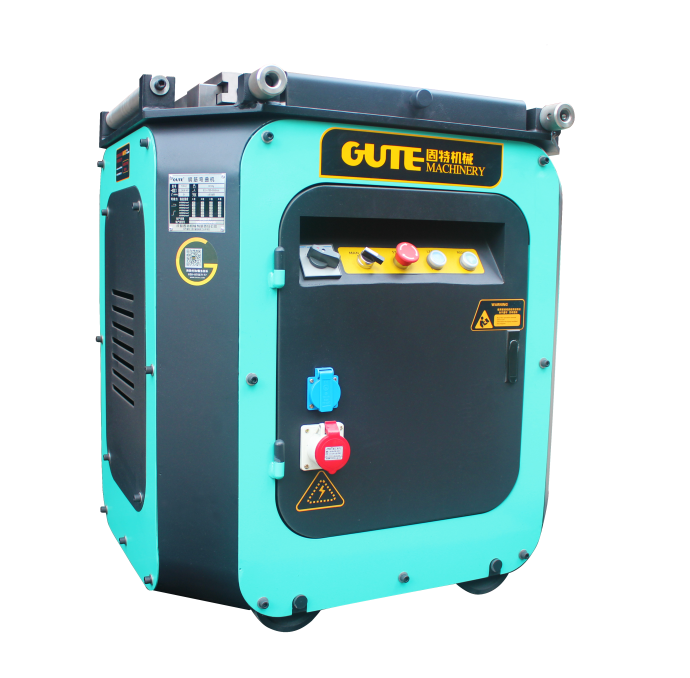

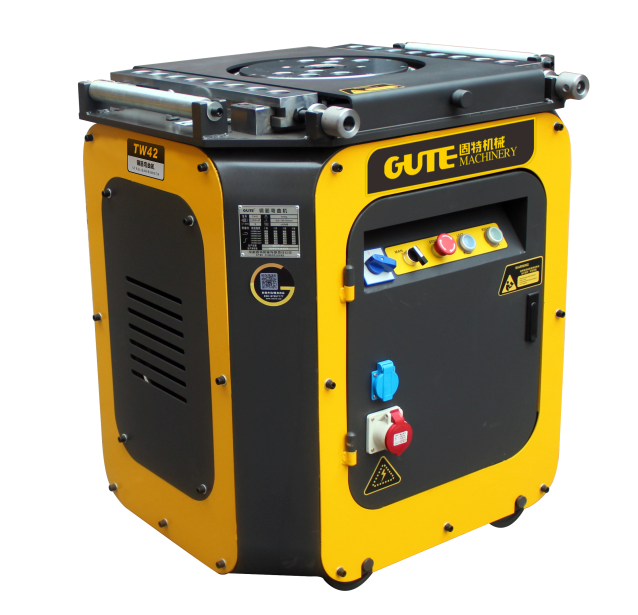

تصویر ماشین:
